Z73X型手动浆液阀

Z73X型手动浆液阀

主要外形及连接尺寸(mm)

公称压力MPa
试验压力
工作温度
适用介质
壳体MPa
密封MPa
0.6
0.9
0.66
≤80℃
纸浆、煤浆、水、灰渣
1.0
1.5
1.1
≤80℃

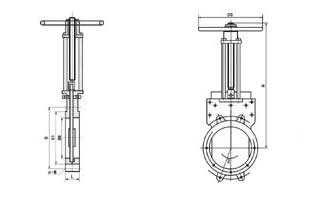

构造图及主要外形及连接尺寸(mm)



公称通径DN
L
D
D1
D0
H
n-M
PN6
PN10
50
48
48
125
100
180
295
4-M16
65
48
48
145
120
180
305
4-M16
80
50
50
160
135
220
330
8-M16
100
50
50
180
155
220
380
8-M16
125
50
50
210
185
240
415
8-M16
150
60
60
240
210
280
490
8-M20
200
60
60
295
265
280
550
8-M20
250
70
70
350
320
360
693
12-M20
300
80
80
400
368
400
796
12-M20
350
80
90
460
428
400
895
16-M20
400
90
120
515
482
500
1004
16-M22
450
90
120
565
532
500
1110
20-M22
500
90
130
620
585
600
1210
20-M22
600
140
140
725
685
700
1460
20-M27
700
140
140
840
800
800
1680
24-M27
800
190
190
950
905
800
1910
24-M30
900
203
203
1050
1005
800
2130
28-M30
1000
216
216
1160
1115
800
2350
28-M30
1200
254
254
1380
1325
800
2650
32-M30
